Αυτό είναι το δεύτερο πρότζεκτ ενισχυτήμετά από το μίνι ενισχυτή μισού watt βασισμένο στο θρυλικό τσιπάκι LM386 που μπορείτε να βρείτε εδώ.
Αυτός ο ενισχυτής βασίζεται στο παλιό τσιπ TDA2003 που χρησιμοποιούταν κυρίως σε αυτοκινήτα.
Το χρησιμοποιήσα για να φτιάξω έναν ενισχυτή μέσα σε χαρτοκούτι παπουτσιών.Το χαρτοκούτι βέβαια δονείται αρκετά και αν θέλετε υψηλή απόδοση θα πρέπει να τοποθετήσετε το ηχείο μέσα σε ξύλινο κουτί.Βέβαια αντί γι'αυτό μπορείτε να χρησιμοποιείσετε και έτοιμο ηχείο.
Το ηχείο που χρησιμοποιώ εδώ είναι 4ohm στα 15 Watts τα οποία είναι παραπάνω από ότι χρειάζεται. Με ένα ηχείο 2ohm/10Watts μπορείτε να πάρετε μια μέγιστη απόδοση.Ένα στα 4 ohms θα δώσει 8 Watt,ενώ στα 8Ω-6Watt.
Εδώ είναι το σχεδιάγραμμα που χρησιμοποίησα για αυτόν τον ενισχυτή.
 |
| Προσθήκη λεζάντας |
R1 είναι η αντίσταση για την ένταση-μικρότερη τιμή μικρότερη ένταση. Μεγαλύτερη τιμή-περισσότερο gain.Νομίζω ότι μια αντίσταση 1 Kohm είναι κοντά στο μέγιστο.
C4 είναι ένας κεραμικός πυκνωτής.Όλοι οι υπόλοιπα είναι ηλεκτρολυτικοί.
Ποτενσιόμετρο (pot)-εδώ χρησιμοποιείται ένα ποτενσιόμετρο 50K.
Αυτό το τσιπ μπορεί να αντέξει έως 3,5 Amps! Αρκετά δυνατό.
Για τροφοδοσία απαιτούνται 12-18 Volts DC μετασχηματιστής ή μπαταρία.

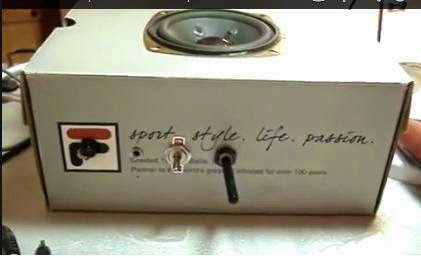

Και εδώ είναι ο ολοκληρωμένο ενισχυτής TDA2003 σε ένα χάρτινο κουτί παπουτσιών FILA!
Το μουσικό κομμάτι που παίζει στο βίντεο ονομάζεται «Here we go again» του Arthur Fordsworthy από το public domain.
